Trong hệ thống mạng viễn thông hiện đại thì việc quản lý và bảo vệ sợi quang đóng vai trò cực kỳ quan trọng. Để đảm bảo tín hiệu truyền dẫn ổn định, thiết bị hộp phối quang ODF (Optical Distribution Frame) ra đời như một giải pháp tối ưu. Vậy hộp phối quang ODF là gì, có cấu tạo và chức năng như thế nào trong mạng quang? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

>> Xem thêm: Mạng máy tính là gì?

HỘP PHỐI QUANG ODF LÀ GÌ?

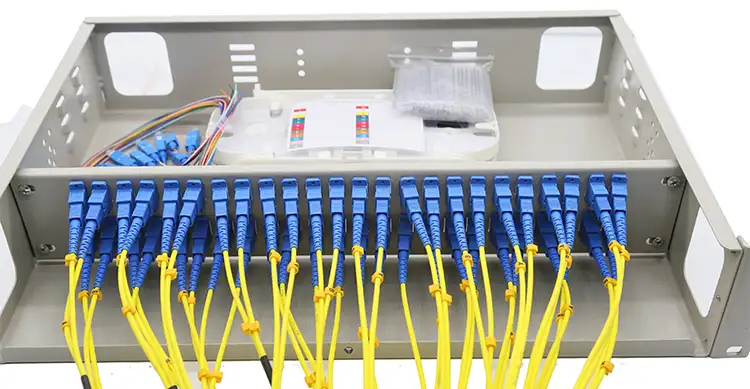

Hộp phối quang ODF (Optical Distribution Frame) là thiết bị dùng để bảo vệ, quản lý và phân phối các sợi cáp quang trong hệ thống mạng viễn thông. ODF là nơi tập trung các sợi quang từ tuyến cáp chính để hàn nối, đấu nối và kết nối đến các thiết bị mạng như switch quang, OLT hoặc modem quang. Thiết bị này giúp việc tổ chức, bảo trì và mở rộng hệ thống cáp quang được thuận tiện, an toàn và gọn gàng hơn.

>> Xem thêm: Thiết bị mạng là gì? Chức năng chính của thiết bị mạng

VẬY CHỨC NĂNG CHÍNH CỦA HỘP PHỐI QUANG ODF LÀ GÌ?

Hộp phối quang ODF có nhiều chức năng quan trọng trong hệ thống mạng cáp quang. Trước hết, thiết bị này giúp bảo vệ mối hàn sợi quang, tránh các tác động cơ học, bụi bẩn, độ ẩm hoặc làm gãy sợi quang. Ngoài ra, ODF còn quản lý và sắp xếp cáp quang một cách gọn gàng, giúp kỹ thuật viên dễ dàng nhận biết, bảo trì và mở rộng hệ thống khi cần. Bên cạnh đó, ODF thực hiện phân phối và kết nối tín hiệu quang giữa các tuyến cáp trục và thiết bị đầu cuối thông qua các đầu nối như adapter hoặc pigtail. Cuối cùng, một số loại ODF có thiết kế module giúp dự phòng và mở rộng hệ thống, cho phép gắn thêm khay hàn hoặc adapter khi nhu cầu tăng lên.

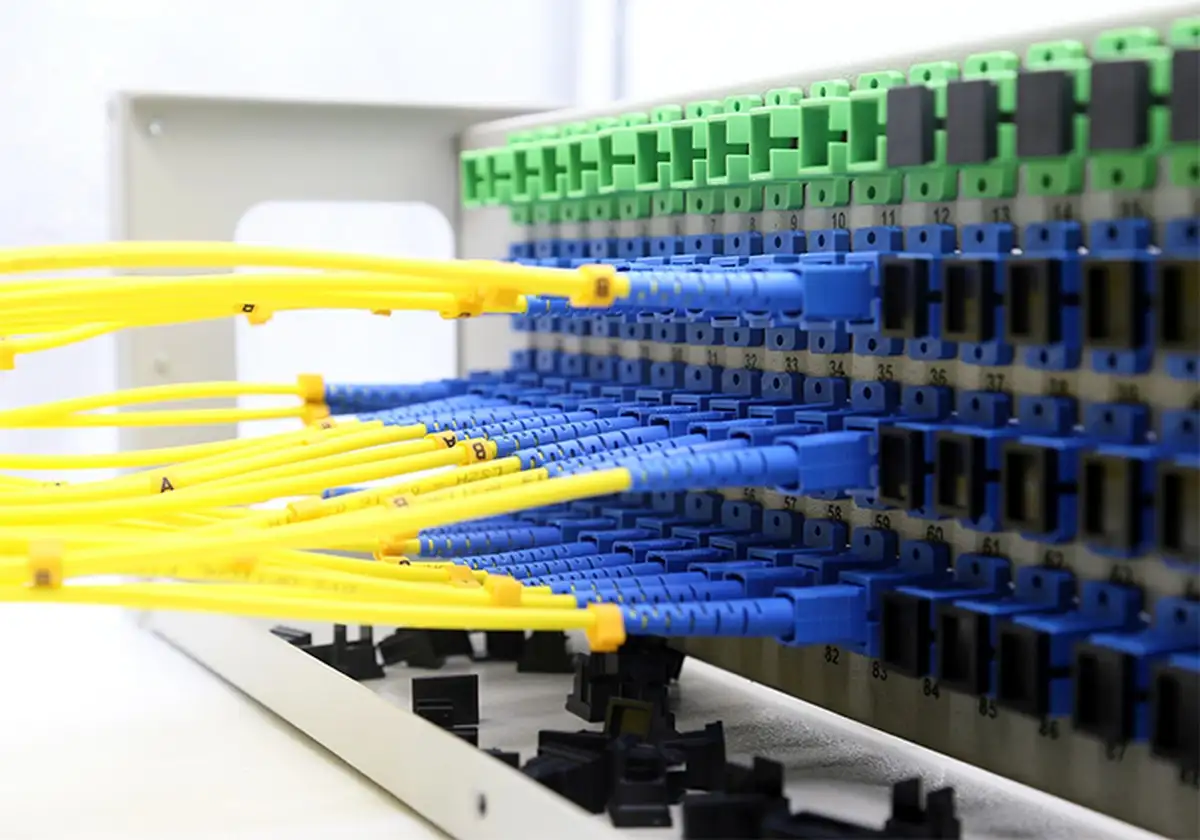

CẤU TẠO CƠ BẢN CỦA HỘP PHỐI QUANG ODF

Một hộp phối quang ODF thông thường được cấu tạo từ nhiều bộ phận nhằm đảm bảo việc quản lý, bảo vệ và kết nối sợi quang được an toàn, thuận tiện và hiệu quả. Cấu tạo chi tiết gồm các phần sau:

• Vỏ hộp (Housing/Enclosure): Là lớp bảo vệ bên ngoài, thường được làm bằng thép sơn tĩnh điện, nhôm, hoặc inox, giúp chống bụi, chống ẩm và hạn chế va đập cơ học. Với các loại ODF ngoài trời, vỏ hộp còn có khả năng chống nước, chống tia UV và đạt chuẩn IP65 – IP68 để bảo vệ tốt hơn trong môi trường khắc nghiệt.
• Khay hàn (Splice Tray): Là nơi hàn nối các sợi quang với pigtail. Khay này giúp bảo vệ mối hàn khỏi bị gãy hoặc chịu lực uốn cong quá mức. Mỗi khay thường chứa từ 12 đến 24 mối hàn, có thể tháo lắp dễ dàng để bảo trì hoặc mở rộng.
• Ống co nhiệt/Ống bảo vệ mối hàn: Dùng để bọc và cố định vị trí hàn nối, tránh bụi bẩn, ẩm mốc hoặc tác động cơ học làm ảnh hưởng đến chất lượng tín hiệu quang.
• Adapter quang (Optical Adapter): Là đầu nối trung gian giữa dây nhảy quang (patch cord) và pigtail, giúp truyền tín hiệu quang ổn định và đảm bảo kết nối chắc chắn. Adapter có nhiều loại khác nhau như SC, LC, ST, FC, tùy theo chuẩn đầu nối sử dụng trong hệ thống.
• Pigtail quang: Là đoạn sợi quang ngắn có sẵn đầu nối, thường dài khoảng 1 – 2 mét, được dùng để hàn nối với sợi cáp chính trong hộp ODF. Pigtail giúp dễ dàng kết nối đến thiết bị quang mà không ảnh hưởng đến cáp gốc.
• Bộ quản lý dây (Fiber Management System): Bao gồm các khay, ống dẫn, thanh định tuyến và vòng giữ dây, giúp sợi quang được sắp xếp gọn gàng, tránh bị gấp khúc hoặc chồng chéo. Điều này giúp việc bảo trì, thay thế và mở rộng hệ thống trở nên nhanh chóng và an toàn hơn.
• Cáp đầu vào và đầu ra (Cable Entry/Exit Ports): Là vị trí đưa cáp quang vào và ra khỏi hộp ODF, thường được trang bị gioăng cao su chống bụi, chống nước và kẹp cố định cáp để tránh tuột hoặc gãy gập trong quá trình thao tác.
• Phụ kiện đi kèm: Có thể bao gồm ốc vít, dây tiếp đất, nhãn đánh dấu sợi quang, khung rack 19 inch, và miếng chia tầng, giúp việc lắp đặt và nhận dạng sợi quang thuận tiện hơn.

PHÂN LOẠI HỘP PHỐI QUANG ODF

Hộp phối quang ODF được chia thành nhiều loại khác nhau tùy theo mục đích sử dụng, vị trí lắp đặt, dung lượng cổng quang và chất liệu chế tạo. Việc phân loại này giúp lựa chọn đúng loại ODF phù hợp với yêu cầu kỹ thuật, quy mô hệ thống và điều kiện môi trường thực tế.

Theo vị trí lắp đặt:

• ODF treo tường: Dạng hộp nhỏ gọn, thích hợp sử dụng trong các hệ thống mạng có quy mô vừa và nhỏ, thường được lắp đặt tại hành lang kỹ thuật, tường nhà hoặc tủ viễn thông ngoài trời.
• ODF gắn rack (19 inch): Được thiết kế theo tiêu chuẩn rack 19 inch, sử dụng phổ biến trong các tủ mạng, trung tâm dữ liệu hoặc trạm viễn thông lớn, giúp quản lý và mở rộng hệ thống dễ dàng.

Theo dung lượng cổng: Hộp ODF được sản xuất với nhiều dung lượng khác nhau như 6, 12, 24, 48, 96, 144 core hoặc hơn, tùy theo số lượng sợi quang cần hàn nối và phân phối.

Theo chất liệu: Tùy vào môi trường lắp đặt, ODF có thể được làm từ thép sơn tĩnh điện (bền, chịu lực tốt, dùng trong nhà), nhựa ABS (nhẹ, chống ăn mòn, phù hợp với các hệ thống nhỏ), hoặc inox (chịu được môi trường ẩm ướt, ngoài trời, chống gỉ sét cao).

ỨNG DỤNG THỰC TẾ CỦA HỘP PHỐI QUANG ODF

Hộp phối quang ODF được sử dụng rộng rãi trong nhiều lĩnh vực của hệ thống viễn thông và truyền dẫn dữ liệu nhờ khả năng quản lý, bảo vệ và phân phối sợi quang hiệu quả. Trong mạng viễn thông (FTTH, FTTx), ODF đóng vai trò là thiết bị trung gian quan trọng giúp kết nối giữa tuyến cáp quang trục và người dùng cuối, đảm bảo tín hiệu truyền tải ổn định, đồng thời hỗ trợ việc bảo trì và mở rộng hệ thống dễ dàng. Trong trung tâm dữ liệu và các tòa nhà văn phòng, ODF giúp tổ chức, quản lý hàng trăm đến hàng nghìn sợi quang một cách khoa học, mang lại sự gọn gàng, an toàn và thuận tiện khi cần thay đổi cấu hình mạng.

Ngoài ra, trong hệ thống camera giám sát, truyền hình cáp hoặc mạng nội bộ, ODF còn giúp tập trung và phân phối tín hiệu quang giữa các thiết bị, tăng tính ổn định, giảm thiểu rủi ro đứt gãy hoặc suy hao tín hiệu trong quá trình truyền dẫn.

CÁCH CHỌN HỘP PHỐI QUANG ODF PHÙ HỢP

Để lựa chọn hộp phối quang ODF phù hợp với nhu cầu sử dụng, cần xem xét các yếu tố kỹ thuật và điều kiện lắp đặt thực tế:

• Dựa theo số lượng cổng/sợi quang cần sử dụng: Chọn dung lượng ODF phù hợp (6, 12, 24, 48, 96, 144 core…) tùy quy mô mạng và số lượng kết nối quang cần thiết.
• Phù hợp với vị trí lắp đặt (trong nhà/ngoài trời): Trong nhà nên chọn ODF gắn rack hoặc treo tường; ngoài trời nên chọn loại có tiêu chuẩn chống bụi, chống nước (IP65 trở lên).
• Chất liệu, độ bền, khả năng chống bụi/nước: Nên chọn ODF làm từ thép sơn tĩnh điện hoặc inox để tăng độ bền, hạn chế ăn mòn.
• Thương hiệu uy tín: Ưu tiên sản phẩm từ các hãng nổi tiếng như Commscope, LS, Opticstar, Optronics, TOTOLINK, đảm bảo chất lượng, độ chính xác và độ bền cao.

HƯỚNG DẪN LẮP ĐẶT VÀ BẢO TRÌ CƠ BẢN

Việc lắp đặt và bảo trì hộp phối quang ODF đúng kỹ thuật là yếu tố quan trọng giúp đảm bảo an toàn, độ ổn định và hiệu quả truyền dẫn tín hiệu trong hệ thống mạng quang.

Các bước lắp đặt an toàn, đúng kỹ thuật

Các bước lắp đặt hộp phối quang ODF cần được thực hiện đúng quy trình để đảm bảo an toàn và chất lượng tín hiệu quang.

Trước hết, cần chuẩn bị đầy đủ dụng cụ và phụ kiện cần thiết như pigtail, adapter, dây nhảy quang (patch cord), ống co nhiệt, kìm hàn quang và máy đo tín hiệu. Việc chuẩn bị kỹ lưỡng giúp quá trình thi công diễn ra thuận lợi và tránh thiếu sót khi lắp đặt.

Tiếp theo, cố định hộp ODF tại vị trí phù hợp, có thể lắp đặt trên tường, trong tủ rack hoặc khung giá đỡ. Hộp cần được gắn chắc chắn, đảm bảo thuận tiện cho thao tác kỹ thuật và bảo trì sau này.
Sau đó, đưa cáp quang vào hộp, sử dụng kẹp giữ cáp và ống bảo vệ để cố định. Các sợi quang cần được đánh dấu rõ ràng, sắp xếp gọn gàng, tránh gấp khúc hoặc chồng chéo để hạn chế suy hao tín hiệu.

Tiếp đến, hàn nối sợi quang với pigtail, thực hiện đúng kỹ thuật hàn quang để đảm bảo chất lượng đường truyền. Sau khi hàn, cần bảo vệ mối nối bằng ống co nhiệt và đặt mối hàn vào khay hàn đúng vị trí nhằm tránh tác động cơ học.

Cuối cùng, kiểm tra tín hiệu truyền dẫn bằng máy đo công suất quang (Optical Power Meter) để xác định độ suy hao. Nếu kết quả đạt tiêu chuẩn, hệ thống có thể được đưa vào vận hành, đảm bảo tín hiệu quang ổn định và an toàn.

Kiểm tra và bảo dưỡng định kỳ

Trong quá trình sử dụng, việc kiểm tra và bảo dưỡng định kỳ hộp phối quang ODF là rất cần thiết để đảm bảo hệ thống hoạt động ổn định và bền lâu.

Trước hết, cần vệ sinh các đầu nối quang thường xuyên bằng dụng cụ chuyên dụng, tránh bụi bẩn bám vào bề mặt tiếp xúc quang học, vì điều này có thể làm suy giảm chất lượng và độ ổn định của tín hiệu truyền.

Tiếp theo, kiểm tra tình trạng mối hàn, adapter và dây nhảy quang nhằm phát hiện kịp thời các dấu hiệu hư hỏng, lỏng lẻo hoặc suy hao cao; khi cần thiết, nên thay thế linh kiện mới để duy trì hiệu suất truyền dẫn tối ưu.

Cuối cùng, cần đảm bảo môi trường lắp đặt luôn khô ráo, thoáng mát, tránh ẩm ướt, bụi bẩn và côn trùng xâm nhập có thể gây hỏng cáp hoặc ảnh hưởng đến mối nối quang. Việc duy trì điều kiện môi trường phù hợp sẽ giúp tăng tuổi thọ của ODF và giảm thiểu rủi ro trong quá trình vận hành.

Các lỗi thường gặp và cách khắc phục

Suy hao tín hiệu cao: Kiểm tra lại các đầu nối, vệ sinh adapter hoặc hàn lại mối nối nếu cần.

Đứt sợi quang: Dò tìm vị trí gãy bằng thiết bị OTDR, sau đó nối lại bằng máy hàn quang chuyên dụng.

Lỏng kết nối: Cắm lại chặt đầu connector, kiểm tra khóa cố định và đảm bảo sợi quang không bị kéo căng.

NÊN MUA HỘP PHỐI QUANG ODF Ở ĐÂU?

Khi mua hộp phối quang ODF, người dùng nên lựa chọn các đơn vị phân phối chính hãng, uy tín, có đầy đủ chứng từ, chứng chỉ chất lượng (CO/CQ) và chính sách bảo hành rõ ràng. Việc chọn đúng nơi mua không chỉ giúp đảm bảo chất lượng sản phẩm mà còn mang lại sự an tâm trong quá trình sử dụng và hỗ trợ kỹ thuật sau bán hàng.

Hiện nay, có thể tìm mua ODF tại các nhà cung cấp thiết bị mạng lớn hoặc đại lý phân phối chính thức của các thương hiệu nổi tiếng như Commscope, LS, Opticstar, Optronics hay các công ty viễn thông có chứng nhận phân phối chính hãng. Những đơn vị này thường cung cấp sản phẩm đạt tiêu chuẩn kỹ thuật, được kiểm định rõ ràng và có đội ngũ kỹ thuật hỗ trợ lắp đặt, bảo trì.

Khi lựa chọn nơi mua, cần xem xét một số tiêu chí quan trọng như: giá cả hợp lý và minh bạch, sản phẩm có chứng chỉ CO/CQ đi kèm, bảo hành chính hãng, cùng với dịch vụ hỗ trợ kỹ thuật tốt sau bán hàng. Ngoài ra, nên ưu tiên những đơn vị có đánh giá tích cực từ khách hàng, có kinh nghiệm hoạt động lâu năm và thông tin minh bạch để đảm bảo uy tín và chất lượng sản phẩm.

Bên cạnh đó, tại MCSG cũng chuyên cung cấp hộp phối quang ODF chính hãng cùng nhiều thiết bị quang khác. Các sản phẩm tại MCSG cam kết có nguồn gốc rõ ràng, chất lượng ổn định, giá cả hợp lý và sẽ được tư vấn, hỗ trợ nhiệt tình từ đội ngũ kỹ thuật có chuyên môn.

Kết luận

Hộp phối quang ODF giữ vai trò then chốt trong việc tổ chức và bảo vệ hệ thống cáp quang, giúp quá trình kết nối và truyền dẫn tín hiệu được ổn định, an toàn và hiệu quả hơn. Với thiết kế linh hoạt và khả năng mở rộng cao, ODF phù hợp cho nhiều ứng dụng từ viễn thông, trung tâm dữ liệu đến mạng nội bộ doanh nghiệp. Vậy nên hãy chọn mua sản phẩm chính hãng, chất lượng tốt và tuân thủ quy trình lắp đặt, bảo trì chuẩn kỹ thuật sẽ góp phần nâng cao hiệu suất và tuổi thọ của toàn bộ hệ thống mạng quang.
