Cáp UTP Là Gì? Bật Mí Cấu Tạo Bên Trong Của Cáp Mạng UTP

Cáp UTP là gì? Cáp UTP là một cáp mạng phổ biến được sử dụng rộng rãi để kết nối các thiết bị mạng như máy tính, máy chủ, switch, router và nhiều thiết bị mạng khác. Nếu đây là lần đầu các bạn biết đến loại cáp này, hãy xem bài viết dưới đây để hiểu rõ hơn về nó nhé!

Cáp UTP là gì?

Cáp UTP (Unshielded Twisted Pair) là một loại cáp đồng phổ biến được sử dụng trong hệ thống dây điện thoại và mạng cục bộ (LAN). Cáp UTP được thiết kế để truyền tải dữ liệu qua các cặp dây xoắn đôi không bọc vỏ chống nhiễu. Mỗi cặp dây xoắn đôi trong cáp UTP bao gồm hai dây dẫn xoắn quanh nhau, và có thể có nhiều cặp dây xoắn đôi khác nhau trong một sợi cáp UTP.

Cáp UTP thường dễ dàng lắp đặt, có chi phí thấp, và thích hợp cho hầu hết các ứng dụng mạng trong văn phòng, gia đình, và môi trường công nghiệp. Tuy nhiên, nó cũng có giới hạn về khoảng cách truyền tải và nhiễu từ các nguồn bên ngoài có thể ảnh hưởng đến chất lượng truyền dữ liệu, do đó cần phải tuân theo các tiêu chuẩn và hướng dẫn lắp đặt để đảm bảo hiệu suất tốt.

Công dụng của cáp UTP

Để biết công dụng của cáp UTP là gì, hãy xem:

• Cáp UTP được sử dụng để truyền tín hiệu âm thanh trong hệ thống giám sát và an ninh trên các thành phần NVR (đầu ghi video mạng), DVR (Đầu ghi video kỹ thuật số) và HVR (đầu ghi video lai).
• Cáp mạng UTP được sử dụng rộng rãi trong các hệ thống con cáp ngang và đường trục.
• Cáp UTP được sử dụng làm cáp Ethernet và dây điện thoại với khoảng cách ngắn đến trung bình để truyền dữ liệu và tín hiệu âm thanh.
• Cáp xoắn đôi không được che chắn cũng rất lý tưởng để truyền dữ liệu ở tốc độ thấp và không cần nối đất.
• Chúng được sử dụng để truyền tín hiệu trong các hệ thống điều khiển và tự động hóa.
• Chúng được sử dụng cho các kết nối dumb terminal với máy tính trung tâm.
• Chúng rẻ hơn và do đó có thể được sử dụng làm cáp vá.
• Cáp UTP được sử dụng trong bộ chuyển đổi phương tiện gigabit, bộ chuyển đổi phương tiện sợi quang và bộ chuyển mạch sợi quang.

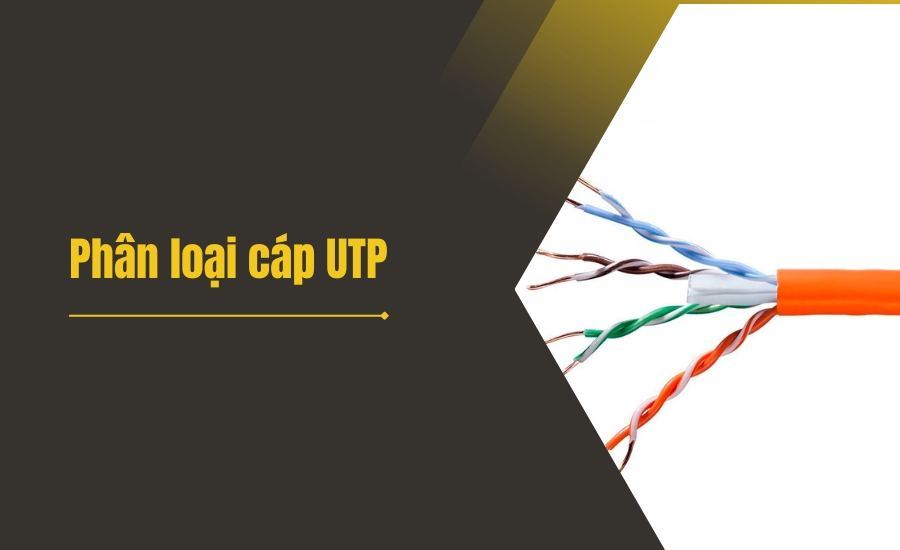

Phân loại cáp UTP

Tìm hiểu cáp UTP là gì, bạn cần biết cáp UTP có các loại sau:

• Cáp CAT 1 thường được sử dụng để nối dây điện thoại. Nó truyền tối đa 1 Mbps dữ liệu.
• Cáp CAT 2 được sử dụng để hỗ trợ liên lạc dữ liệu và thoại kỹ thuật số. Nó truyền tối đa 4 Mbps dữ liệu.
• Cáp CAT 3 được sử dụng cho các ứng dụng Token Ring và Ethernet 10BASE-T. Nó truyền tối đa 10 Mbps dữ liệu.
• Cáp CAT 4 được sử dụng cho mạng vòng Token. Nó truyền tới 16 Mbps dữ liệu.
• Cáp CAT 5 được sử dụng trong hệ thống cáp có cấu trúc cho các kết nối Ethernet, Token ring và Fast Ethernet. Nó truyền lên tới 100 Mbps dữ liệu.
• Cáp CAT 5e được sử dụng trong các kết nối Ethernet, Gigabit Ethernet và Fast Ethernet. Nó truyền lên tới 1 Gbps dữ liệu.
• Cáp CAT 6 được sử dụng cho kết nối Gigabit Ethernet và 10 Ethernet (55m). Nó truyền lên tới 10 Gbps dữ liệu.
• Cáp CAT 6a cũng được sử dụng cho Gigabit Ethernet và 10 Ethernet (55m). Nó truyền lên tới 10 Gbps dữ liệu.
• Cáp CAT 7 được sử dụng cho Gigabit Ethernet và 10 Ethernet (100m). Nó truyền lên tới 10 Gbps dữ liệu.

Cấu tạo của cáp UTP là gì?

Bên trong một sợi cáp UTP có tới bốn cặp dây đồng xoắn được bọc trong một lớp nhựa bảo vệ, với số lượng cặp càng nhiều tương ứng với băng thông càng lớn. Hai dây riêng lẻ trong một cặp được xoắn quanh nhau, sau đó các cặp này cũng được xoắn quanh nhau. Điều này được thực hiện để giảm nhiễu xuyên âm và nhiễu điện từ, mỗi hiện tượng này có thể làm giảm hiệu suất mạng. Mỗi tín hiệu trên một đôi dây xoắn cần có cả hai dây.

Các cặp xoắn được mã hóa theo màu để dễ dàng nhận biết từng cặp. Ở Bắc Mỹ, một dây trong một cặp được xác định bằng một trong năm màu: xanh lam, cam, xanh lá cây, nâu hoặc xám. Dây này được ghép với một dây thuộc nhóm màu khác: trắng, đỏ, đen, vàng hoặc tím. Thông thường, một dây trong một cặp có màu đồng nhất và dây thứ hai có sọc cùng màu với nó để chúng có thể dễ dàng được xác định và khớp.

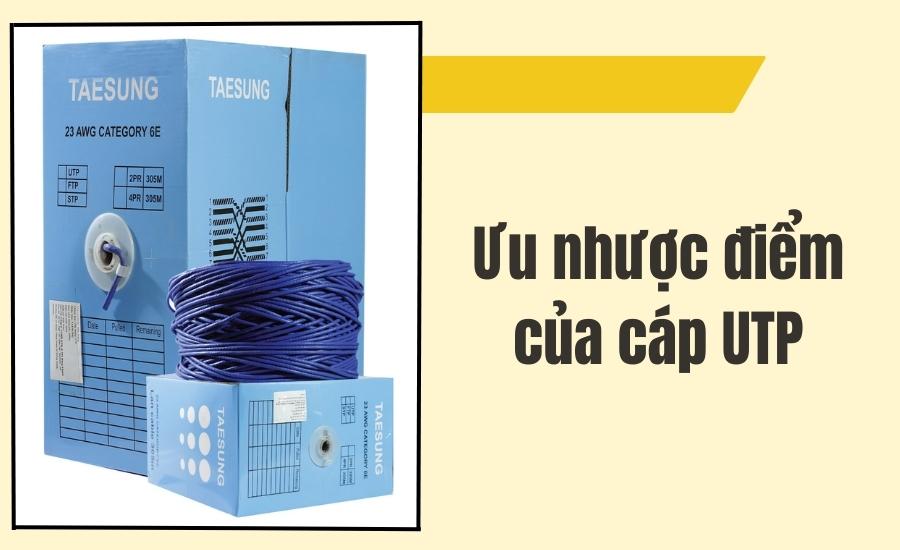

Ưu nhược điểm của cáp UTP

Ưu điểm

• Chi phí thấp: Hiểu cáp UTP là gì ta thấy cáp UTP thường có giá thành thấp hơn so với các loại cáp mạng khác, làm cho nó trở thành lựa chọn phổ biến cho những dự án có nguồn ngân sách hạn chế.
• Dễ lắp đặt: Cáp UTP dễ dàng lắp đặt và cắt ngắn theo độ dài cần thiết, giúp giảm thời gian và công sức khi triển khai hệ thống mạng.
• Khả năng truyền tải dữ liệu tốt: Cáp UTP có khả năng truyền tải dữ liệu ở tốc độ cao và có thể hỗ trợ các tiêu chuẩn Ethernet và các giao thức mạng khác.
• Sử dụng được trong nhiều trường hợp: Cáp UTP có thể được sử dụng trong nhiều trường hợp khác nhau như truyền tải dữ liệu, âm thanh, video và điện thoại.

Nhược điểm

• Nhiễu điện từ: Cáp UTP không có lớp vỏ kim loại bảo vệ, vì vậy nó có thể bị ảnh hưởng bởi nhiễu điện từ từ các nguồn như dây điện, máy phát sóng radio, hoặc thiết bị điện tử khác.
• Khoảng cách hạn chế: Cáp UTP có khoảng cách truyền tải hạn chế hơn so với các loại cáp mạng chất lượng cao hơn như cáp sợi quang.

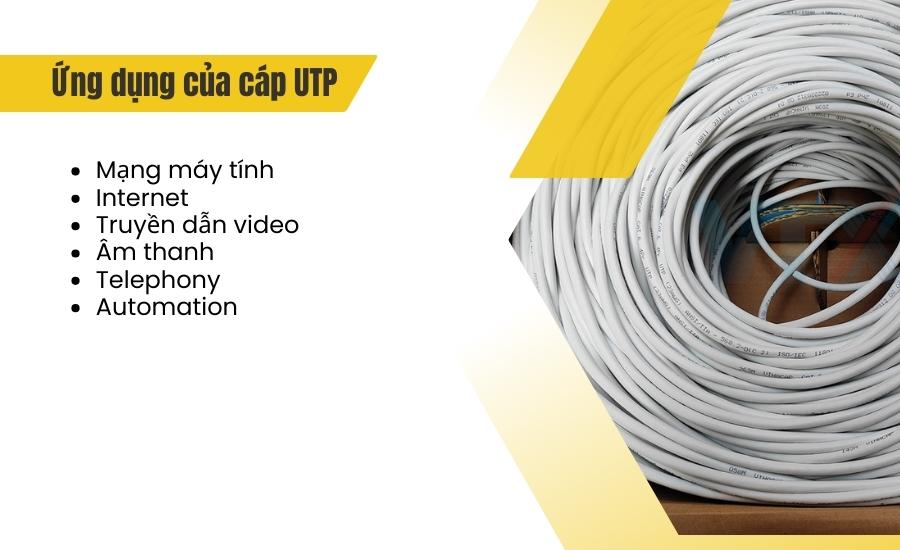

Ứng dụng của cáp UTP là gì?

Mạng máy tính: Cáp UTP thường được sử dụng để kết nối máy tính, máy chủ, switch, router và các thiết bị mạng khác trong mạng LAN hoặc mạng văn phòng.

Internet: Cáp UTP thường được sử dụng để kết nối các gia đình và doanh nghiệp với Internet thông qua dịch vụ DSL (Digital Subscriber Line) hoặc cáp mạng cáp quang.

Truyền dẫn video: Cáp UTP có thể được sử dụng để truyền dẫn video trong các hệ thống giám sát an ninh (CCTV) hoặc các ứng dụng truyền hình cáp.

Âm thanh: Trong hệ thống âm thanh, cáp UTP có thể được sử dụng để truyền dẫn âm thanh từ các micro, loa, hoặc thiết bị âm thanh khác đến ampli hoặc hệ thống loa.

Telephony: Cáp UTP cũng có thể được sử dụng trong hệ thống điện thoại, đặc biệt trong việc triển khai hệ thống IP Telephony.

Automation: Trong các ứng dụng tự động hóa, cáp UTP có thể được sử dụng để kết nối và điều khiển các thiết bị như cảm biến, máy tính công nghiệp và các thiết bị điều khiển khác.

Câu hỏi thường gặp

Cách để kết nối cáp UTP là gì?

• Lột hoặc tháo khoảng 2 inch vỏ cáp Ethernet.
• Hãy tháo các cặp cáp UTP nhưng đừng xoắn chúng quá mức bạn đã thấy.
• Căn chỉnh các dây.
• Cắm dây đồng vào phích cắm RJ45, đảm bảo mỗi dây được cắm hoàn toàn vào mặt trước của phích cắm RJ45 và theo đúng thứ tự.
• Xác minh rằng các dây đồng theo đúng thứ tự và đảm bảo cáp kéo dài đến mặt trước của phích cắm RJ45 cũng như tiếp xúc tốt với các kết nối kim loại trong phích cắm RJ45.
• Lặp lại cho phích cắm RJ45 thứ 2.

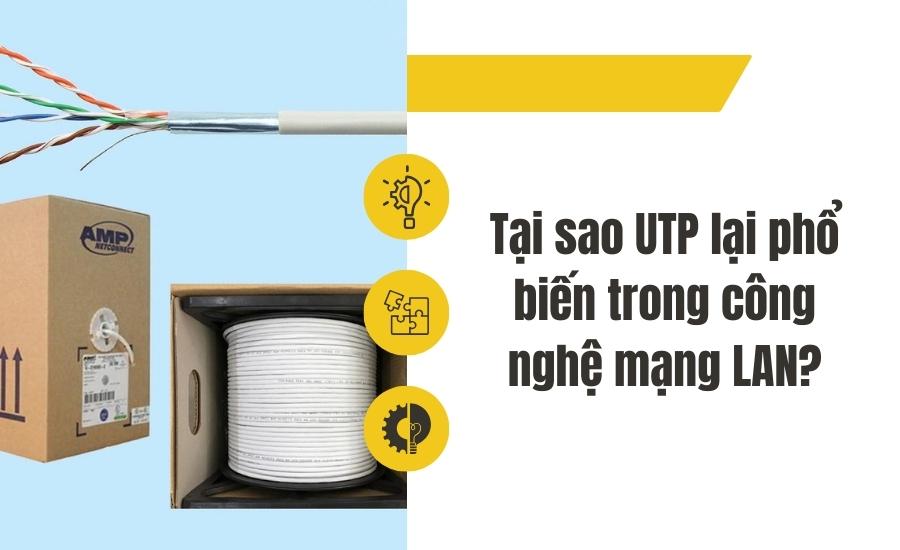

Tại sao UTP lại phổ biến trong công nghệ mạng LAN?

• Nó rẻ hơn khi đem so sánh với cáp STP.
• Cài đặt nhanh chóng và dễ dàng.
• Kích thước cáp UTP nhỏ hơn nên sẽ tiết kiệm được nhiều không gian.
• UTP không bị ảnh hưởng bởi các vấn đề nối đất.
• UTP có thể chống lại RFI, nhiễu xuyên âm và EMI.
• UTP hoạt động rất tốt ngay cả ở tốc độ dữ liệu thấp hơn.

Cáp UTP truyền dữ liệu như thế nào?

Biết cáp UTP là gì ta thấy dữ liệu được gửi qua cáp xoắn đôi không được che chắn sẽ được chuyển đổi thành mã nhị phân gồm 0 và 1. Thiết bị truyền dữ liệu sẽ gửi dòng điện dọc theo cáp ở hai điện áp khác nhau là 0 và 5 volt. Mặt khác, thiết bị nhận dữ liệu sẽ diễn giải các điện áp này dưới dạng mã nhị phân và sau đó chuyển đổi chúng về định dạng ban đầu.

Loại cáp UTP nào nhanh nhất?

Hiện tại, cáp CAT 6 là loại cáp UTP nhanh nhất trong số tất cả các loại cáp UTP được sử dụng trong kết nối Gigabit (1000Mbps) & 10 Gigabit Ethernet và dải tần 500 MHZ.

Lời kết

Vậy là chúng tôi đã cho các bạn biết cáp UTP là gì, công dụng, cấu tạo, ưu nhược điểm cũng như những ứng dụng của nó. Nếu bạn đang xây dựng hoặc quản lý mạng, hiểu rõ về tính năng, ưu điểm và nhược điểm của cáp UTP sẽ giúp bạn xem xét để lựa chọn loại cáp mạng phù hợp nhất cho các dự án cụ thể của mình.
